[Midas]수평토압 등변분포하중 넣기

Midas에서 수평토압을 넣어주기 위해

Hydrostatic Pressure Loads 기능을 사용한다.

그런데 문제가 발생해서 기록을 남겨본다.



벽체 높이 3.5m 의 지하구조물의 수평토압을 구현하는 것을 시도하였다.

벽체 높이 H=3.5m

벽체 최상단 수평토압 Po = 1.512 kN/m2

벽체 최하단 수평토압은 36.79 kN/m2 였다.



P= Po + g X ( H - h )

에서 h=0 일때가 벽체 최하단의 토압이므로

P = 1.512 + g X ( 3.5 - 0 ) 에 의해 g=10.08 kN/m3 이 구해졌다.

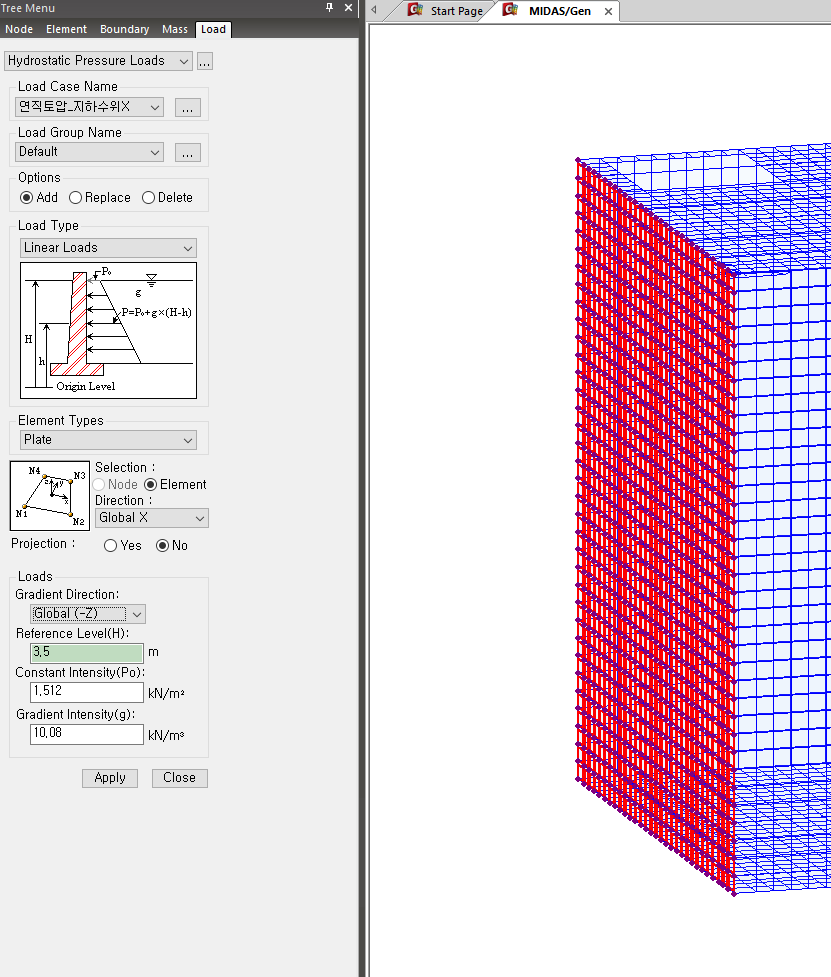

그래서 아래와 같이 입력해서 토압을 만들어봤다.

(X+ 방향으로 토압이 작용해야 한다.)



이렇게 H = 72.072 kN/m2 가 들어가 버리고 벽체 상단은 뜬금없이 36.792 kN/m2 가 들어가 버리는 상황이 발생했다.



현재 마이다스 상에서 벽체 EL 좌표는 최상단이 0, 최하단이 -3.5m 이다.

아무래도 이것 때문인 것 같기는 한데....



H를 3.5가 아니라 0을 넣어보는 게 어떨까 싶다.



언뜻 기억나는데 H는 마이다스 상의 "Z 좌표" 라는 거.....



그래서 다시 넣어보니...



성공이다.
