NFX-선형정적해석::Solid Block 메모

선형정적해석

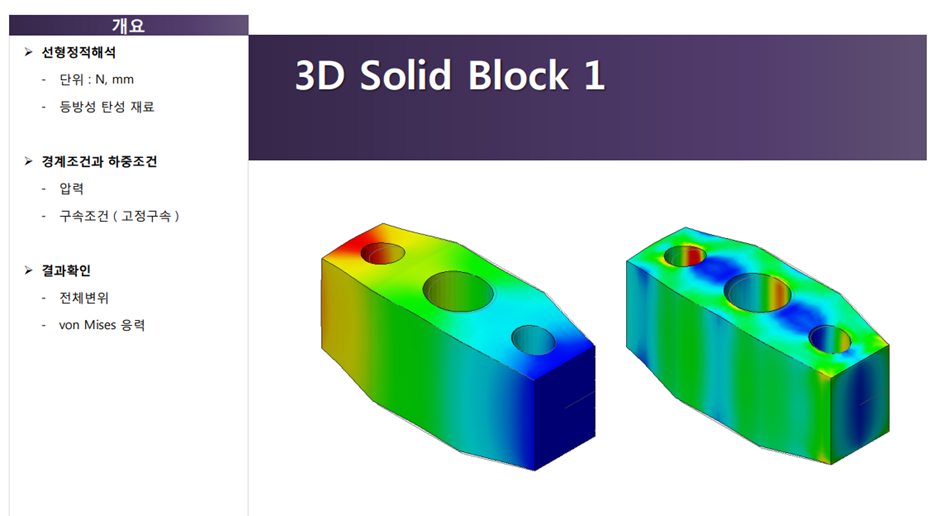

9. 3D Solid Block

개요

기하형상을 모델링하는 방법 습득

원호 그리기

형상 메뉴 -> 점과선 그룹 -> '원호 그리기'로 들어간 다음에 2D 탭을 클릭하라는 뜻이다.

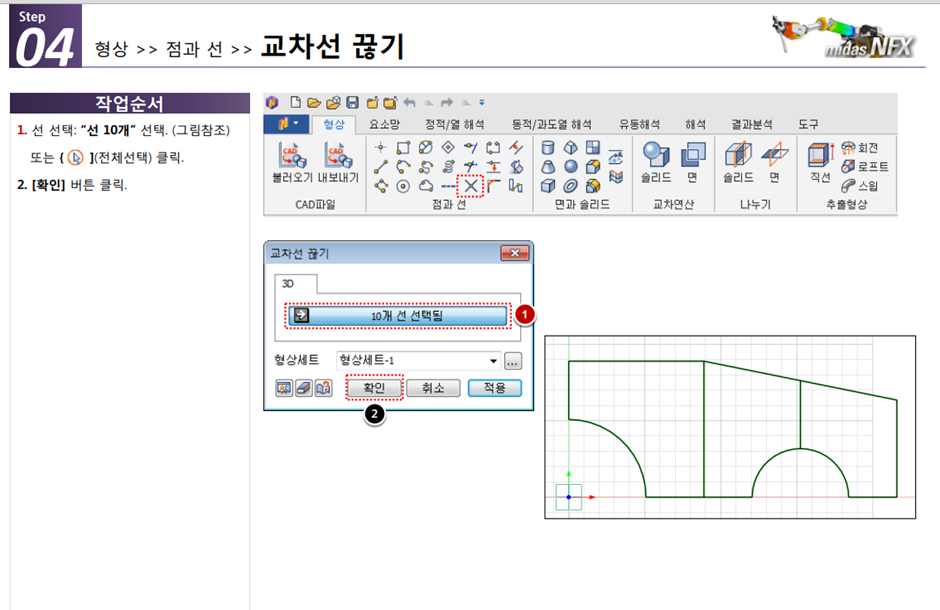

교차선 끊기

선과 선이 만나는 점에서 끊어줘야 메시짜거나 결과분석할 때 유리하기 때문에
지금 시점에서 교차선 끊기를 실시한다.

면 만들기

형상 메뉴 -> 면과 솔리드 그룹 -> 면 만들기
선을 모두 선택하여 면을 만들기를 시도하면 실행이 되지 않는다.
이 면 만들기는 순수하게 선으로 둘러싸인 하나의 면을 만드는 기능이기 때문에 일일히 따로 면을 만들어 줘야 한다.

직선추출

솔리드웍스로 치면 '돌출'의 개념이다.
형상 메뉴 -> 추출형상 그룹 -> 직선추출
대상형상에 면을 선택해서 방향과 길이를 지정하면 돌출시킨다.

점 만들기

면으로 돌출을 시키거나 면 자체에도 '점'은 없다.
점은 기하학적으로 특정 위치를 '특정'하기 위한 기능으로 보인다.
지금 이 점을 만드는 이유는 그 점을 포함한 평면을 정의하여 잘라내기 위함이다.

솔리드 나누기

면에 의해 솔리드를 나눈다.
형상 메뉴 -> 나누기 그룹 -> 솔리드 나누기
'대상형상 삭제' 체크 가 중요한데, 솔리드 나누기는 사실 솔리드를 나누는 것이 아니기 때문이다.
무슨 말이냐면
솔리드 나누기는 솔리드를 나누어서 다시 생성해 버린다.
즉 1번 큰 덩어리를 2번과 3번의 작은 두 덩어리로 나누는 작업을 한다고 했을 때
기존의 1번 기하형상에 '솔리드 나누기'를 실행하면 2번과 3번 형상이 새로 생겨서 1번과 겹치게 만든다.
그래서 '대상형상 삭제' 체크박스에 반드시 체크해야 하며
이 작업을 하고 나서도 중첩되는 기하형상이 없는지 반드시 확인해야 한다.
그리고 '대상형상 삭제' 체크를 하지 않으면 이 작업시에 절단면도 하나의 면으로 생성된다.

2D 요소망 생성

요소망 메뉴 -> 생성 그룹 -> 2D
자동 면 탭에서 해당 면을 2D로 요소망을 생성해보면 아래와 같이 나오지 않는다.
아래의 메시는 원의 형상을 주변으로 퍼져 나가는 모양의 요소망이다.
이를 위해서는 2D 요소망 생성시 '사상-영역'탭에서 '수동 선 구성' 으로 선들을 선택하되 반드시 두번째 선택대상에 원의 Line을 선택해야 한다. 선택순서도 어느 한방향으로 일정하게 순서대로 선택해야 한다.

투영

요소망 메뉴 -> 추출 그룹 -> 투영
